XDS-serien WiFi Digital Oscilloskop
XDS-serien WiFi Digital Oscilloskop

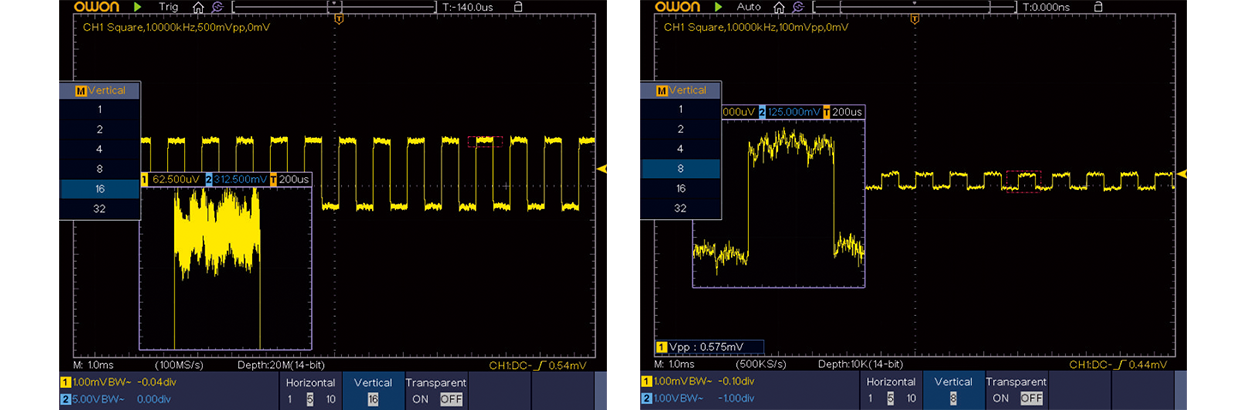

1. 12/14-bitars ADC och original förstoringsfunktion
XDS-serien introducerar 12/14 bitars hårdvara ADC, precisionen är 16/64 gånger mot andra oscilloskop på marknaden. Utrustad med OWONs ursprungliga förstoringsfunktion kan den observera signalen lågt ned till 31,25μV / div.
FAQ
Vad är ekvivalent samplingsfrekvens?
Ekvivalent samplingsfrekvens betyder att oscilloskopet kombinerar vågformerna som förvärvats från flera förvärv (multipla utlösare) till en vågform. Provtagningsgraden kan vara mycket långsam vid varje provtagning. Utlösningspunkten har viss avvikelse mellan två samlingar, slutligen bildade mellan de två punkterna i det minsta provtagningsintervallet, det ömsesidiga av detta kallas motsvarande samplingsfrekvens. Indexet kan vara mycket högt, men i praktiken är vi mer oroade över oscilloskopets realtidssampling , speciellt för mätning av enstaka signal.
FAQ:
För PCB-kortets höghastighetssignalfunktion: XAUI-gränssnitt 3.125Gbd seriell annan signal: 60ps, hur många bandbreddoscilloskop mäter det exakt. Vad är mätfelet?
För XAUI interface3.125GBd seriell annan signal, låter ljudet som InfiniBand signal.if använda sinusformad interpolationsmetod. Eller som likvärdig samling av sampler, på grund av sin egen bandbredd och utlösande faktorer, när mätningen är 100ps-130ps stigande tid, använder 7GHz differentialsond gör säker fel <3%, för="" mätning=""><80ps stigningstid,="" kommer="" errer="" mer="" än="" 10%,="" även="" om="" detta="" är="" den="" bästa="" lösningen="" i="" ett="" realtidsoscilloskop,="" om="" bara="" för="" att="" mäta="" stigande="" tid,="" använder="" nätverksanalysatorn="" den="" bästa="" lösningen,="" eftersom="" det="" är="" bandbredd="" kommer="" att="" nå="">
STÖD
▶ PC-programvara för OWON XDS-serien n-i-1 DSO
▶ USB-drivrutin för alla serier OWON DSO och AWG
▶ LabVIEW utvecklingsväska för XDS Series DSO
▶ app för OWON XDS-serien n-i-1 DSO
▶ XDS-serien n-i-1 DSO användarhandbok
TILLBEHÖR Tillbehören är föremål för slutleverans.
Strömsladd |
CD Rom |
Snabb guide |
USB-kabel |
Sond |
Probe Adjust |
Kapacitansförlängning Modul (valfritt) |
Multimeterleder (frivillig) |
Q9 (optoinal) |
Mjuk väska (frivillig) |
Batteri (frivillig) |
| Modell | XDS3062A | XDS3102A | XDS3202A | XDS3102 | XDS3202E | XDS3202 | XDS3302 | |
|---|---|---|---|---|---|---|---|---|
| Bandbredd | 60MHz | 100MHz | 200MHz | 100MHz | 200MHz | 300MHz | ||
| Samplingshastighet | 1 GS / s | 2GS / s | 2.5GS / s | |||||
| Vertikal upplösning (A / D) | 12 bitar | 14 bitar | 8bits | |||||
| Inspelningslängd | 40M | |||||||
| Horisontell skala (s / div) | 2ns / div - 1000s / div, steg med 1 - 2 - 5 | 1ns / div - 1000s / div, steg med 1 - 2 - 5 | 2ns / div - 1000s / div, steg med 1 - 2 - 5 | 1ns / div - 1000 s / div, steg med 1 - 2 - 5 | ||||
| kanalisera | 2 + 1 (extern) | |||||||
| Visa | 8 "färg LCD, 800 x 600 pixlar | |||||||
| Trigger Type | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 och CAN (tillval) | |||||||
| Bussavkodning | I2C, SPI, RS232 och CAN (tillval) | |||||||
| Kommunikationsgränssnitt | USB-värd, USB-enhet, USB-port för PictBridge, Trig Out (P / F), LAN och VGA (tillval) | |||||||
| Strömförsörjning | 100V - 240V AC, 50 / 60Hz, CAT II | |||||||
| Energiförbrukning | <> | |||||||
| Säkring | 2A, T-klass, 250V | |||||||
| Batteri (tillval) | 3,7V, 13200mAh | |||||||
| Dimension (B x H x D) | 340 x 177 x 90 mm | |||||||
| Vikt | 2,60 kg | |||||||
| Valfri modul / funktion | |
|---|---|
| VGA | VGA + AV |
| WIF | WiFi |
| AWG | arbvågformgenerator |
| DMM | digital multimeter |
| TILL DIG | Pekskärm (kondensatortyp) |
