Användning av OWON-oscilloskop i fordonssensorer (2)
— Mätningen av Hall-kamaxelns positionssensor med hjälp av OWON VDS PC-oscilloskop
Med samhällsutvecklingen blir bilarnas popularitet högre och högre, och bilunderhåll och andra eftermarknadsservicebranscher sticker ut från mängden. Vid underhåll av bilar är ett oscilloskop ett av de vassa verktygen för underhållsingenjörer. Låt oss här ta en kort introduktion om hur man använder ett OWON-oscilloskop för att testa elektroniska sensorer för fordon.
Mätningen av Hall kamaxel positionsgivare
Anslut BNC-gränssnittet till BNC-änden av OWONVDS2064 USB-oscilloskop, och anslut den speciella spetsproben till teständen. Den röda delen sätts in på Hall-kamaxelsensorn, som visas i figuren nedan.
Den svarta klämman är jordad och fäst vid fordonets metallbälte, som visas i bilden nedan.
För Hall-sensor är det viktigaste att kontrollera frekvensen, när man använder ett digitalt oscilloskop mäter sensorns kamaxelvågform vid olika hastigheter.
Vevaxel- och kamaxelsensorerna har ett visst fasförhållande. Det finns "markeringständer" i vevaxelns och kamaxelns vågform, och antalet tänder skillnaden mellan dem är ett fast värde. Motorn kommer inte att kunna nå bilen om antalet tänder skillnaden är en mer eller en tand mindre.
(25ms/div, 1V/div)
(10ms/div, 1V/div)

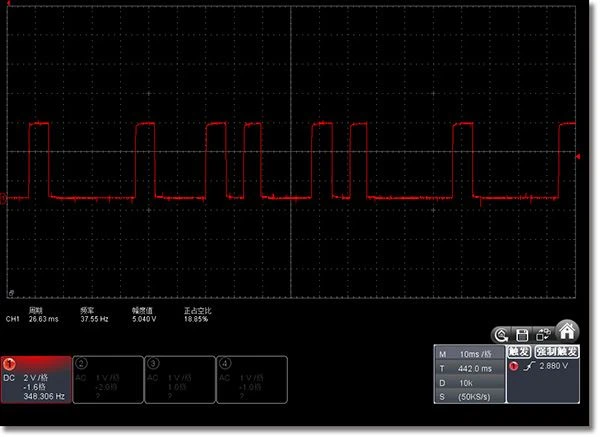

Vågformen som testades av OWON VDS Series PC-oscilloskop:

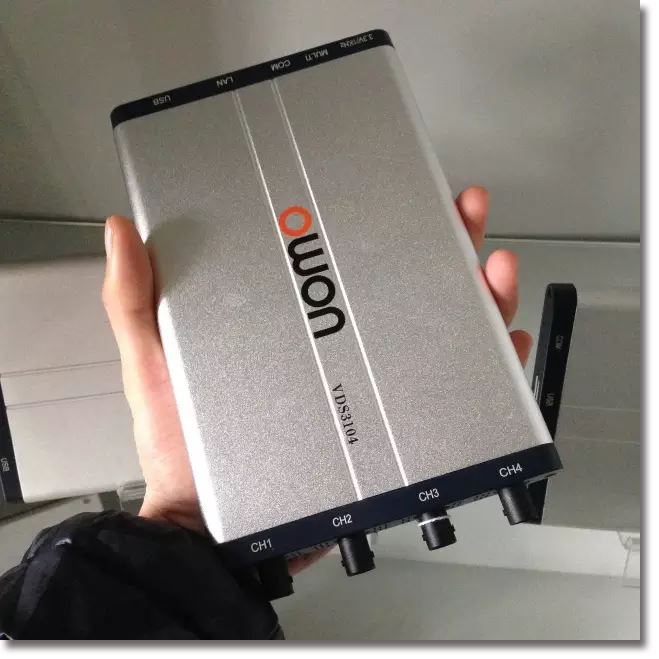

PC-oscilloskop i OWON VDS-serien
Ingenjörer för bilunderhåll är mycket förtjusta i virtuella PC-oscilloskop i sin arbetsprocess. Dess extremt lilla kropp gör den lättare att bära och använda. De flesta virtuella PC-oscilloskop på marknaden har dock mer eller mindre raderats jämfört med stationära oscilloskop, vilket gör det svårt för ingenjörer att utföra normalt mätarbete. När portabilitet och prestanda konflikter, hur ska man välja? Du kan ta en titt på Owon Lilliputs VDS PC-oscilloskop.
- Upp till 100MHz bandbredd och max 1GS/s samplingshastighet i realtid
- 10M rekordlängd
- Vänligt gränssnitt: FFT eller XY och vågform 2 vyer visas
på samma skärm
- Multi-trigger-alternativ: kant, video, lutning, puls och alternativ
- USB-isolering - mindre signalinferens, mer PC-skydd
- USB-bussströmförsörjning och LAN-fjärrkontroll (tillval)
- Ultratunn kroppsdesign, enkel bärbarhet
